“排水提升计划”

将用4至5年时间完成全院排水系统清理

明年全部恢复“旧”地面，改回传统砖石材料，提升排水渗水功能

　　近日，近600岁的紫禁城因京城连日大雨成为关注焦点，特别是一组大暴雨时故宫博物院内地面未现明显积水的照片，展示了“千龙出水”的景象，令网友为故宫的排水系统点赞。对此，故宫博物院院长单霁翔25日表示，这不仅体现了古人建筑营造的智慧与匠心，也体现今人保护文化遗产的执著。

　　25日，故宫博物院专门“起底”古排水系统，表示已制定排水提升计划，将用4至5年时间完成全院排水系统清理。同时，故宫正在进行地面的“破新回旧”工程，将水泥、沥青路面恢复成传统的砖石建筑材料路面，提升渗水排水能力。

　　　分区域

　　“我们的理念是边清理边使用”

　　故宫博物院院长单霁翔介绍，故宫内保留至今的古代雨水沟的长度超过15公里，其中暗沟长度将近13公里。而紫禁城内的排水沟渠全部通向内金水河，内金水河又与紫禁城城墙外侧52米宽的护城河相连，并同周边的外金水河、中南海等水系相通，这些水系同时兼有排水功能。

　　“我们的理念是边清理边使用”，单霁翔介绍，目前故宫将排水系统分成几个区域，按区域制定集中清理计划，逐区开展，计划在4至5年内完成一次全院排水系统的集中清理。

　　　地/势

　　●整体：北高南低

　　●院落：后高前低

　　以东西六宫为例，后院向前院排水，为排水通畅，预先确定庭院水流落差坡度，俗称“泛水”。

　　●御路：中间高两边低

　　院落正中南北走向的御路或甬道，其断面多呈“熊背”式样。雨水顺地面坡度流入房基四周的排水沟。

　　●太和门外庭院：南北高中间低

　　太和门外午门里的宽敞庭院，南北高中间低，水直接流入内金水河。

　　●三大殿：建在台基上

　　坐落在三个台基上，中间高，四周低，雨水向四边流泻。

　　雨水可从四周汉白玉栏杆的栏板底部孔洞排出。

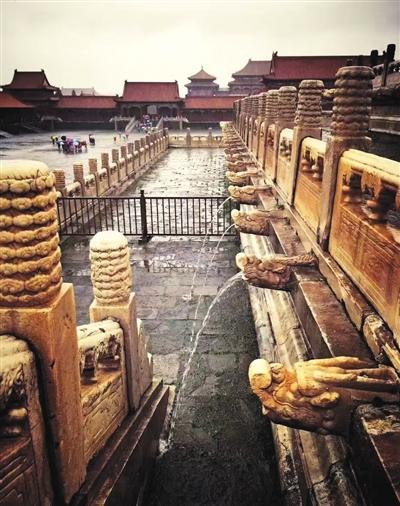

　　雨水也可以从每个望柱下的石龙头(螭首)排出。龙头口内为凿通的圆孔。

　　　沟/渠

　　紫禁城内人工排水网络纵横交错、主次分明、明暗结合，包括干沟、支线、沟眼、钱眼等众多排水设施。

　　明沟遇到台阶或者墙等障碍物，则在其下开有券洞，也被称作“沟眼”。

　　水由地面流进暗沟的入口，多为方石板镂雕成明清铜币形，称作“钱眼”。

　　“故宫排水系统沉淀着世代传承的‘工匠精神’，在‘天时地利人和’的综合作用下，造就了今天强大的排水防灾功能。”

　　——故宫博物院院长单霁翔

　　　有计划

　　今年将专项清理西六宫雨水管沟

　　从今年6月开始，故宫已经着重对御花园区域进行古代排水暗沟的疏通。“这一区域观众流量大、植被茂盛，排水沟经常会淤积树叶、树根、渣土以及观众丢弃的垃圾等杂物。”单霁翔说，这些都要由人工清挖运走，并修理或更换损坏破碎的沟盖板。

　　目前，御花园西侧的雨水沟有一条主干管道，原有管道已被垃圾充满，这次维修疏通了这条排水管，恢复了御花园西侧雨水沟的排水能力。

　　他透露，下一步将更换御花园东侧管线，今年还将对西六宫等其他区域的雨水管沟进行专项排查和清理。

　　现代化

　　连接市政管网实现雨污分流

　　如今的紫禁城，必不可少地要融入现代化元素，使用一些与古代不同的建筑材料。

　　排水系统也是如此，单霁翔介绍，故宫在保护和保留原有雨水系统的同时，也需要建设完善污水排放系统，实现雨污分流。

　　据介绍，目前故宫博物院内部排水系统已经形成雨污分离的两套排水系统，污水系统是同市政管网相连的单独管线，排水系统仅用于排除雨水。

　　大动作

　　全院水泥沥青路面改为砖石传统路面

　　“曾经紫禁城宫殿建筑密集，路面多为砖石铺设。”单霁翔说，几十年来，故宫内有大面积的地面铺装改为水泥地面和沥青路面，不利于排水和渗水。

　　为此，故宫博物院从2015年开始逐步将全院的水泥地面和沥青路面改为砖石材料的传统建筑材料路面，不但使景观环境得到改善，更使排水和渗水功能得到提升。

　　“目前已经完成了80%。”单霁翔预计，所有路面会在明年恢复为砖石路面。

　　本组稿件据新京报、法制晚报、新华社、央视

　　　到底多强？

　　按目前标准折算，几乎全都超过设计规范所建议的最大值

　　单霁翔介绍，故宫内的明、暗雨水沟是由石质和砖质两种材质砌筑而成。相对来说，石质雨水沟更加结实耐用，所以一些保存较好的盖板沟和暗沟都是石质。同时，也有大量的砖砌雨水沟，因为古代青砖质地较好，现存很多砖砌雨水暗沟依旧保存较好，可以正常使用。

　　2015年至2016年，故宫开展调研，结果显示，调研区域内有各类雨水口共64个，形式分为七大类：其中数量最多的是单孔立式无格栅类型，占总数的53%；其次是双孔立式，占25%；带格栅的，占11%。

　　“调研项目分析了每一处雨水口的过水面积功能和状况。”单霁翔介绍，他们按照目前城市所用格栅式雨水口的设计要求进行折算，结论显示单格面积几乎全都超过了设计规范所建议的最大值。

　　如何维护？

　　由于古代的栏板等已年代悠久，只能用竹签一点一点清理

　　单霁翔说，有时河帮会产生鼓胀和移位，导致排水沟出现局部坍塌。这些都要及时制定方案，实施修砌，保证河水顺利通过；有的雨水沟塞满淤泥或杂物，导致排水能力下降，则需要及时清除栏板下、螭首中、排水孔内的堵塞物。由于古代的栏板和螭首都已年代悠久，在清理过程中产生震动可能导致螭首的断裂，因此不能用坚硬的工具进行疏通，只能用竹签一点一点地清理；有的排水沟盖或排水口发生损坏，则需要及时修砌沟帮、更换破损的沟盖板和雨水口。

　　据悉，2014年至2015年，故宫博物院慈宁宫、寿康宫、慈宁花园开放项目维修时，对三个区域的雨水系统也进行了整体保养修缮。在此次大雨中，这三个区域排水管线均运行正常，未发现堵塞现象。

　　如何与现代接轨？

　　与北京市水务局河湖管理处建立紧密的联系，共保正常运转

　　单霁翔介绍，故宫每年都会制定年度《防汛应急预案》，红色防汛预警启动后，会立即协调采取相应措施，组成抢险队伍，统筹协调处置力量和抢险救援物资，协调相关部门参与突发事件的处置工作。

　　降雨过程也是古代排水系统和现代排水系统相结合的过程。“主要在于内金水河水位的调节”，单霁翔说，每当雨季开始之前，故宫博物院都要做好充分的准备，要求专职人员和预备疏通工具到位。

　　同时，故宫也会与北京市水务局河湖管理处建立紧密的联系，保证通信畅通，在雨季随时监察内金水河水位，通过开闸放水的方式，适时调节内金水河水量水位，共同保证排水系统的正常运转。
